Failles normales et inverses
Les schémas présentent la série sédimentaire avant et après le jeu de la faille.
PF = plan de faille
Delta L = variation de longueur
Delta H = variation de hauteur

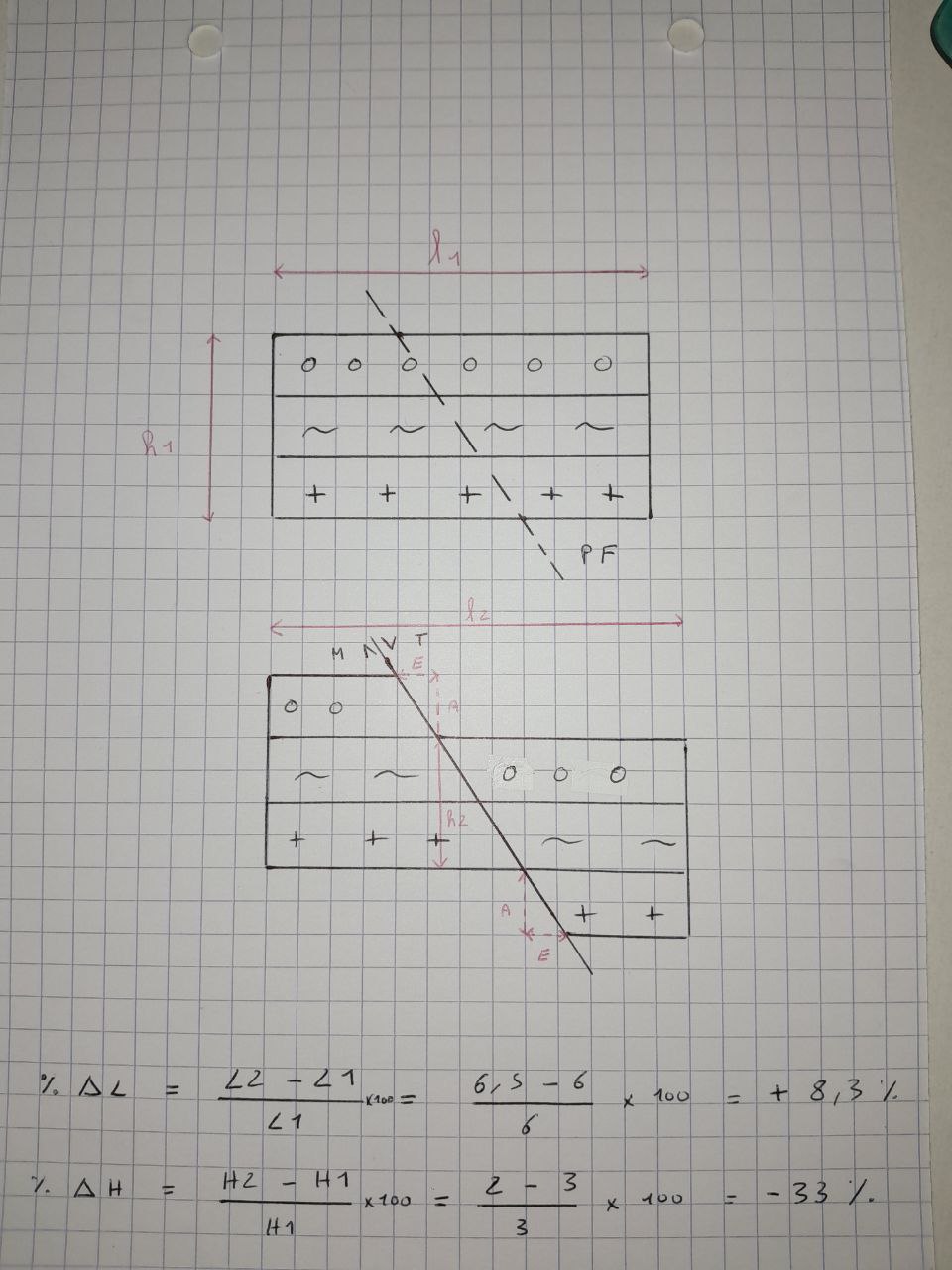

Faille normale:
La série sédimentaire reste normale après le jeu de la faille (elle n’est pas inversée: le principe de superposition est respecté en tout point)
On observe un amincissement ( A ) et une élongation ( E ) du fait du jeu de la faille.
Le toit descend relativement au mur qui monte.

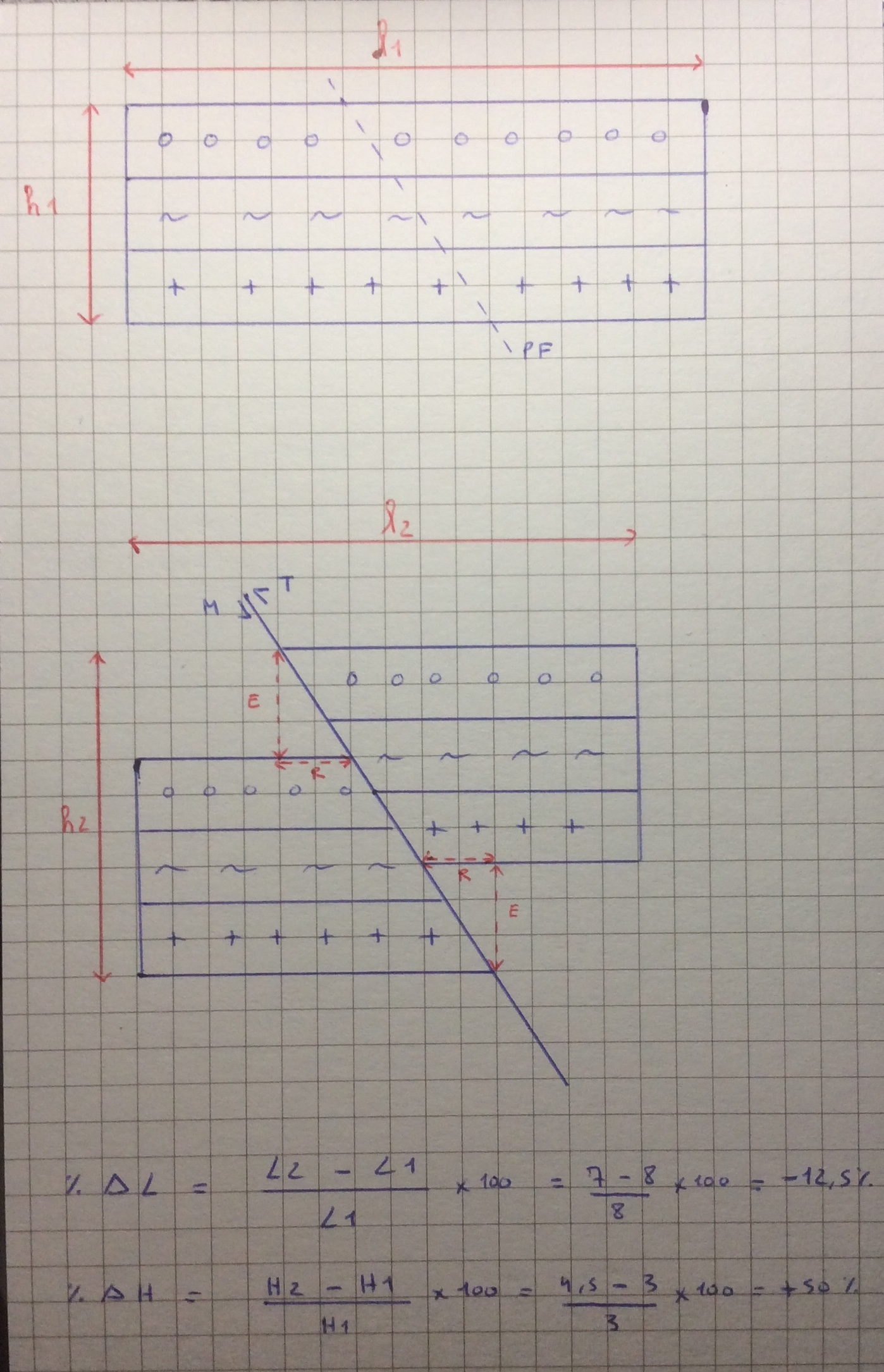

Faille inverse:
La série sédimentaire est localement inversée (elle ne respecte plus le principe de superposition): si je fais un forage au milieu, la strate “~” ancienne recouvre la strate “o” plus récente, et la strate “+” ancienne recouvre la strate “~” plus récente.
On observe un épaississement ( E ) et un raccourcissement ( R ) du fait du jeu de la faille.
Le toit monte relativement au mur qui descend.
